TMA 简介

北京信狐天诚软件公司基于自主版权三维平台独立开发的铁塔三维实体放样软件“TMA是专门用于铁塔制造企业进行绘图和放样的完全智能化软件,该软件实现了各类典型构造的模块插入、自动计算碰撞、自动计算切角尺寸, 多人协同作业、自动出图、自动标注，无限撤销/恢复，傻瓜式操作，绘图速度快，简单好学，培训周期短。大大降低了人员和生产成本，增大公司效益。

TMA 特色功能

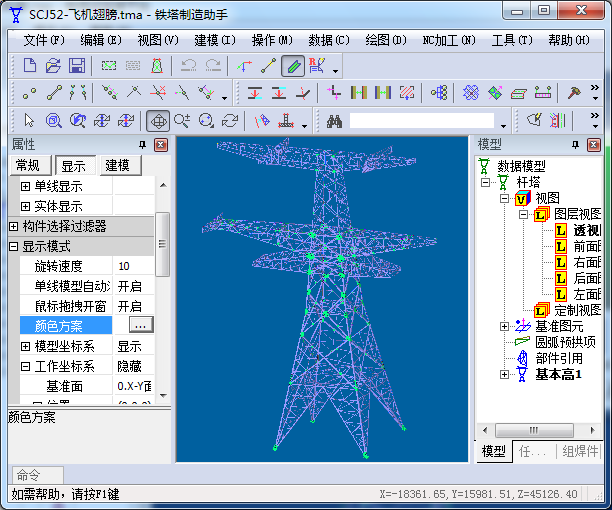

三维显示，所见即所得

支持角钢、钢板、螺栓的三形维显示，
形象直观，简单易懂，操作方便

功能入口：
打开文件，点击属性栏--显示--实体显示

典型构造模块插入，迅速建塔

系统提供标准化模板，对于典型的塔身、隔面、塔头、塔腿、V面等，
用户只需要输入控制尺寸就可完成插入设计

功能入口：

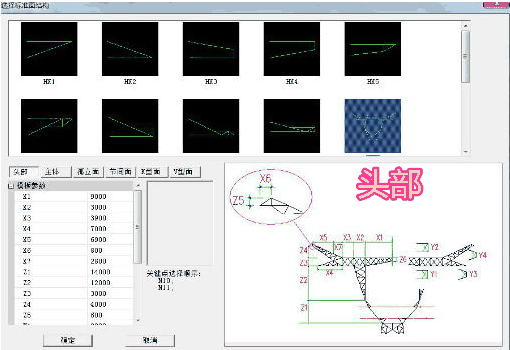

1.按“alt”键，然后空击左键，将弹出【选择标准面结构】显示
2.对话框，选择插入模块样式，输入尺寸即可完成。

自定义新部件，引用方便

用户可将头部构造自定义为新部件，
保存后可引用在本文件或其他文件中，调整开口尺寸即可完成建模

功能入口：
1.选中要定义为新部件的构件，右键选择定义为新部件
2.在模型属性框中，选中新生成的部件，右键选择引用新部件或导出

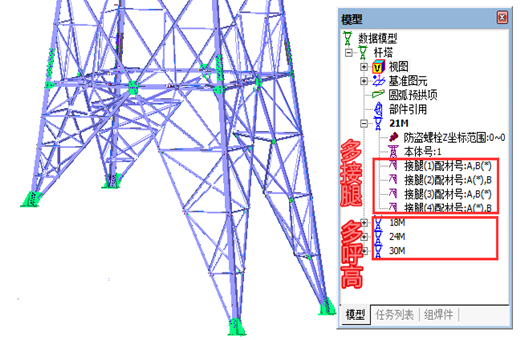

增加多接腿，多呼高插入功能，避免二次建模

快速插入接腿或呼高，并可实现接腿参数整体复制，
粘贴到其他呼高中，完成多呼高模型中的快速建模

功能入口：
1.菜单栏→建模→塔身节点，在命令框中选择插入I
2.根据命令提示操作即可完成接腿或呼高的插入

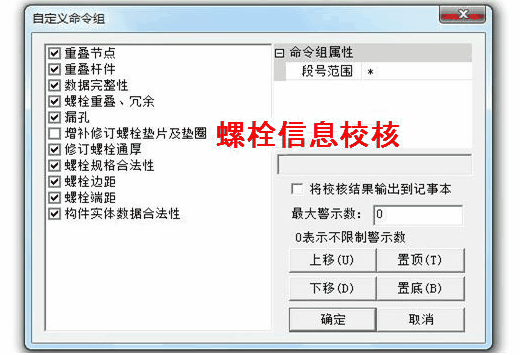

智能校核，自动纠错

构件信息智能校核，实体碰撞自动检测，纠错提示，

功能入口：
1.打开文件，选择菜单栏--数据，选择校核信息类别

工艺输出，方便加工

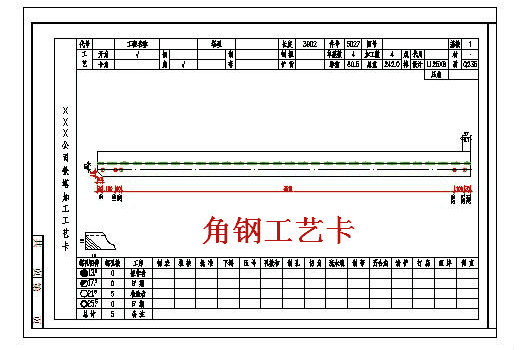

支持材料表、工艺卡、构件图、组焊图（含靠模角钢）、NC数据的输出，
与公司加工端口对接，操作简单准确。

功能入口：
1.菜单栏内选择绘图--Acad绘图,输出材料表和图纸
2.菜单栏内选择绘图--NC加工，输出加工数据。

TMAV5.0.2.3 版本更新（2015年10月08日）

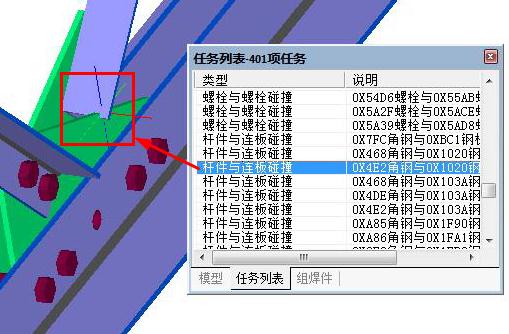

碰撞校核，自动定位碰撞点

增加实体碰撞校核时将旋转中心设置到碰撞点位置功能，
方便确认碰撞位置

功能入口：
点击菜单栏→数据→碰撞校核→选择碰撞类型→确定

构件参数对比，查找纠错方便

增加角钢，钢板参数对比功能，快速找出不同点，
方便修改

功能入口：

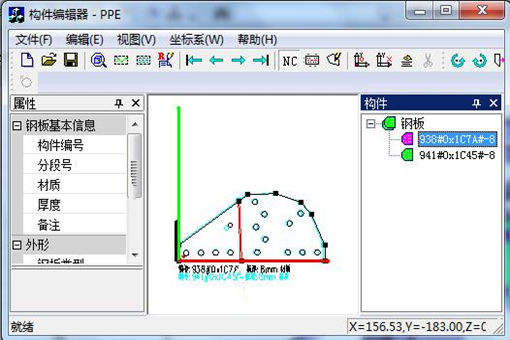

选中要对比的两个构件，点右键发送构件编辑器，查看不同点

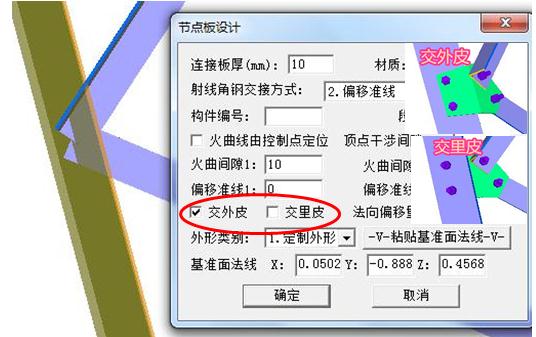

节点板里外皮定位

增加【节点板设计】对话框内钢板角基准角钢的里、外皮选项，

功能入口：
点击菜单栏→节点板，根据命令提示操作，然后会弹出节点板对话框，
选择交外皮或交里皮

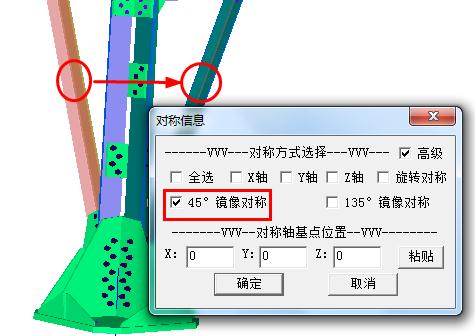

组合角钢45°对称

完善组合角钢45°对称功能

功能入口：
选择组合角钢，点击右键→对称生成→45°镜像对称

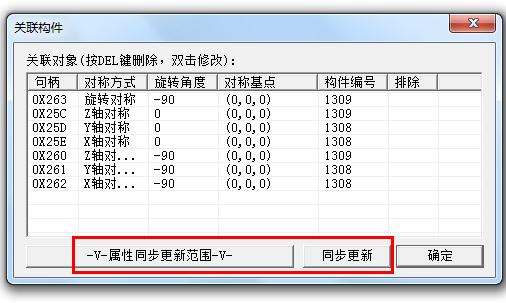

同编号关键信息更新

支持同编号构件的信息同步更新，

功能入口：
点击Ctrl+F，弹出构件查找对话框，
输入构件号→查找→更新关联属性

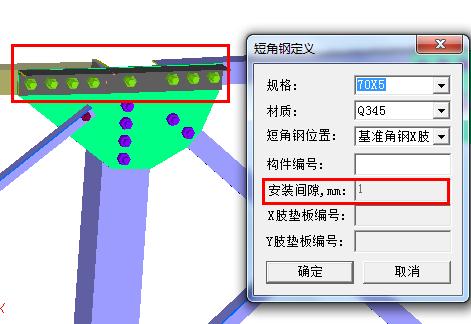

定制短角钢时安装间隙预留

开放定制短角钢命令设计内包铁时的预留安装间隙值

功能入口：
菜单栏→操作→定制短角钢，
按提示操作，弹出短角钢定义对话框

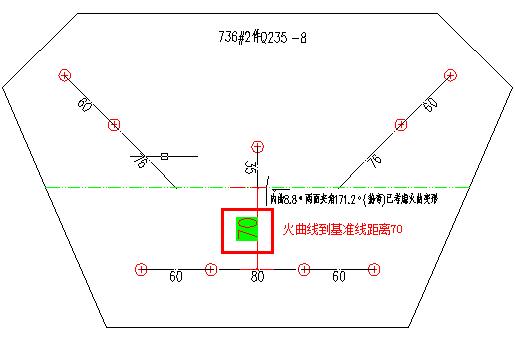

钢板大样图火曲线基准距离标注

增加标注钢板大样图中的火曲线到角钢基准心线间的距离，
方便确定火曲位置

功能入口：
铁塔制造助手→铁塔→构件图→生成构件图→输出钢板大样图

改进反馈

1.在[建模]->[创建钢板]菜单下重新添加[共用板]命令
2.开放以前[牛蹄板]命令功能，执行热键为“DH
3.修订用连接板命令设计共用板构造时，对称造成横材肢法向偏移量改动的问题
4.修订火曲板重新设计时，不能更新火曲面法线的问题
5.修正[定义主材四边形]命令在计算四根主材坡度很大或平行的情况下失效的问题
6.点击角钢终端正负头按钮，确认[正负头设计]对话框后会导致死机
7.修订组合角钢与子角钢正负头对称不同步问题
8.修订用连接板命令设计共用板构造时，对称造成横材肢法向偏移量改动的问题
9.修订角钢工艺卡中对切空肢构造绘制不对问题
10.修正[共用板]命令设计的连扳外形默认采用“定制外形”
11.修订外侧角钢肋板无法设计问题
12.修订角钢上加肋板后出组焊图死机问题
13.修订结构图标注等距螺栓时，个别情况会死机的问题
14.修订打开文件时为初始化圆弧预拱编号组，再次新建时编号重新从1开始的问题
15.修订角钢接头包钢板在更改主材负头时不随动的问题
16.修订组焊件靠模视图中如存在不同规格螺栓时，螺栓数量统计信息文字标注有误
17.修正df命令设计牛蹄板时的一些BUG
