LMA 简介

为响应国家电网公司大力推广钢管铁塔的号召,同时为了满足广大用户对三维钢管塔放样手段的迫切需求, 我们通过多年潜心研究与市场调研,结合以往设计经验与当前的设计要求,推出了全新的钢管组合铁塔三维绘图及放样软件——LMA。 该软件在满足特高压钢管标准化设计(如1000KV皖电东送工程)的前提下,同时兼顾了以往中小电压等级的钢管塔以及邮电企业用的钢管塔, 为用户进行绘图、放样和加工工作提供了方便、有效和快捷的辅助条件。

LMA 特色功能

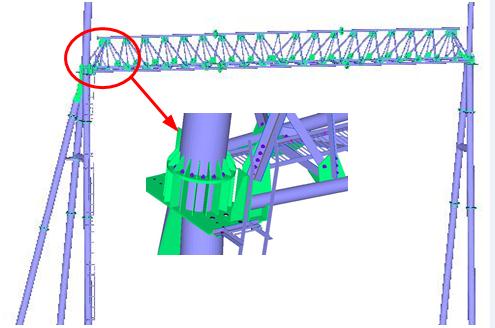

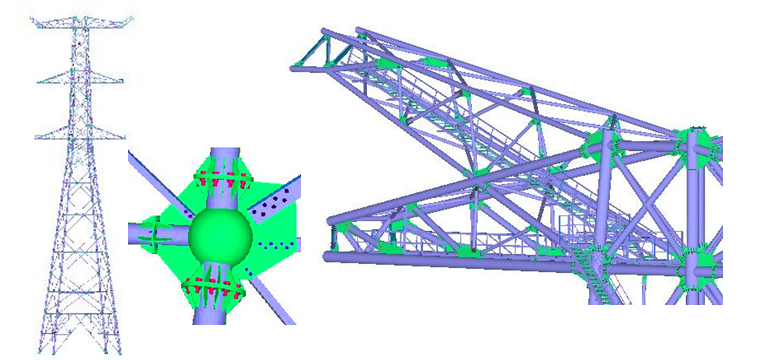

支持构多种型材混合建塔

在结构中可支持角钢、钢管、扁铁、槽钢、球体等多种型材混合搭配组合,
可构建三角梁、变电构架、三主材管塔,(3,4,5,6,8边塔)等多种形式铁塔。

Responsive image

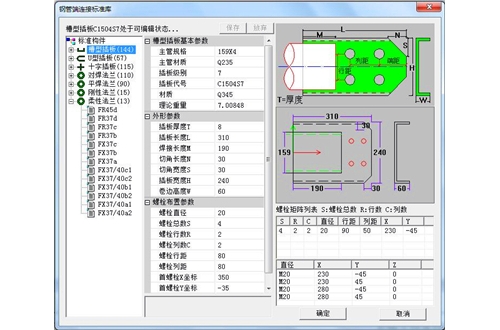

标准构件库及零件库

软件引入“标准构件库”概念,可实现标准构件快速调用、设计,
标准件形式含多种:如槽型、十字形插板、对焊法兰、刚性法兰等,
并支持手动定制, 添加了“零件库”,可实现非标准件快速建模操作。

功能入口:
1.属性栏点击属性→常规→构建库→标准构建库,
在弹出的对话框中可以对标准件进行查看和修改。
2.在做钢管端头设计时,可以选择已有的零件进行装配。

Responsive image

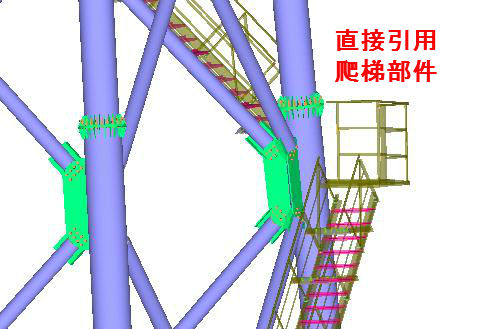

具有模型装配功能,复杂塔型简单处理

模型中的附属构件(如爬梯、走道、休息平台等),都可单独建立,
然后通过导入部件的形式进行模型空间实体装配,适用于大跨越类的塔型。

功能入口:
1.选中要定义为新部件的构件,右键选择定义为新部件
2.在模型栏里选中新部件,点右键可引用在同文件中,或导出用在其他文件中。
3.同一构件可多次引用,以便装配与不同位置。

Responsive image

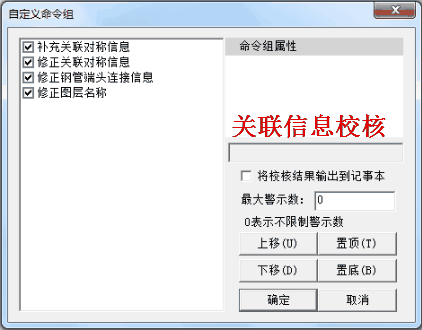

智能校核,自动纠错

构件信息智能校核,纠错提示;实体碰撞自动检测,
并可自动定位碰撞位置,形象直观,方便纠错。

功能入口:
1.选择菜单栏→数据,选择校核信息类别

Responsive image

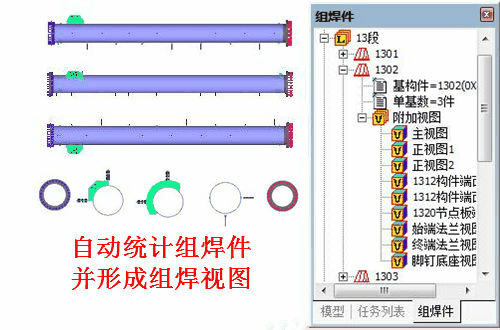

自动统计组焊件信息

自动统计组焊件信息, 也可人为定制组焊件,
软件可智能判断全塔中所有组焊件信息,
并可生成单个组焊件视图,便于查看修改。

功能入口:
1.在组焊件视图栏中选择组合焊件,右键选择
自动统计,在统计出的组焊列表中可以查看组焊视图。
2.自定义组焊图,组合焊件右键选择添加组焊件。

Responsive image

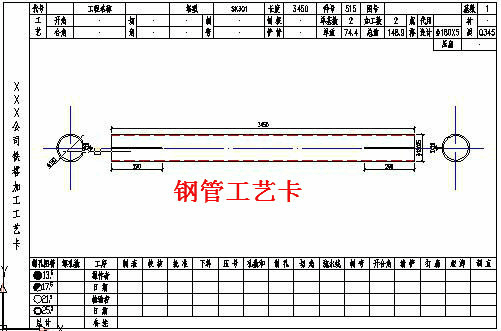

工艺输出,方便加工

可直接生成角钢工艺卡、1:1加工大样板、组焊件装配图、
管类相贯位的展开图、法兰和插板的零件图及大样图、
钢管工艺卡(含开槽、平面展开尺寸图)等;角钢、钢板NC数据的输出,
与公司加工端口对接,操作简单准确。

功能入口:
1.菜单栏内选择绘图→Acad绘图,输出组焊装配图和加工工艺图纸。
2.菜单栏内选择绘图→NC加工,输出NC加工数据。
3.菜单栏内选择文件→材料表,选择要输出的Excel材料表。

Responsive image

LMA 版本更新(2015年09月抢鲜版5218)

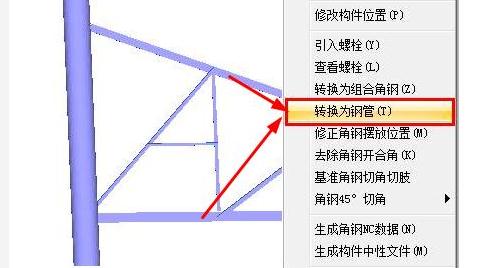

LMA增加转换角钢为钢管的命令

方便杆件连接后,修改角钢为钢管
支持单个角钢转化,也可几个角钢一起转化

功能入口:
选中要转化的角钢,右键选择转化为钢管

Responsive image

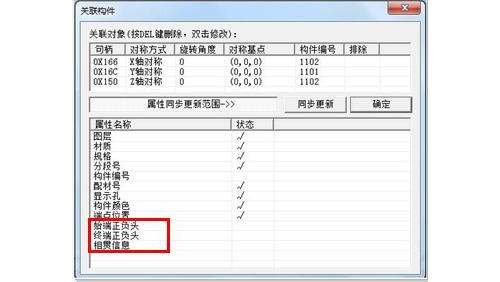

钢管更新关联对象信息内容

钢管关联对象的更新内容,增加了包含正负头、平面切割信息

功能入口:
选中钢管,在属性栏→常规→关联构件→属性同步更新范围
选择要同步更新的属性内容

Responsive image

改进反馈

1.增加拖拽开窗功能开关项
2.增加通过向心点方式指定钢管基准面
3.增加单线消隐功能开关项
4.新建3、5、6、8边管塔时主管基准面计算方式默认为共面基准点
5.改进钢管上环向脚钉布置,并提供参数化功能
6.横隔面环向肋板连接两根角钢横材时,连接处增加楞线侧肢翼侧宽度
7.增加通过向心点方式指定钢管基准面
8.改进[设计异型法兰]命令

Responsive image

常见问题

1.LMA操作中误关闭了属性栏或模型栏,怎么恢复?
在菜单栏中点击视图,选择属性视图或模型视图,其他窗口的打开或者关闭,也在这里执行。
2.LMA中怎么快速制作挂线孔?
选中要做挂线孔的钢板右键发送到构件编辑器,
首先【用生成螺栓】命令生成挂线孔,然后用工具中【制作挂线孔】命令生成钢板圆弧边。
3.LMA用户是否可以自己设定构件,背景颜色?
您可以在属性栏中点击显示→显示模式→颜色方案,选择你喜欢的颜色,
4.为何两块单面板有时不能直接合并?
当钢板的材质、厚度不同时,不能直接合并;若两块钢板平行或重合,则也将合并不了。
