LDS 简介

铁塔设计绘图一体化软件(简称:LDS),是由我公司与江苏省电力设计院合作开发的 一款集铁塔力学分析设计和绘图为一体的电力辅助设计绘图软件,并于2012年4月通过了中国电力规划设计协会的软件评审, 主要用于各种格构式输电及通信铁塔的设计与绘图,目前已被中南电力设计院为首的多家设计单位采用。

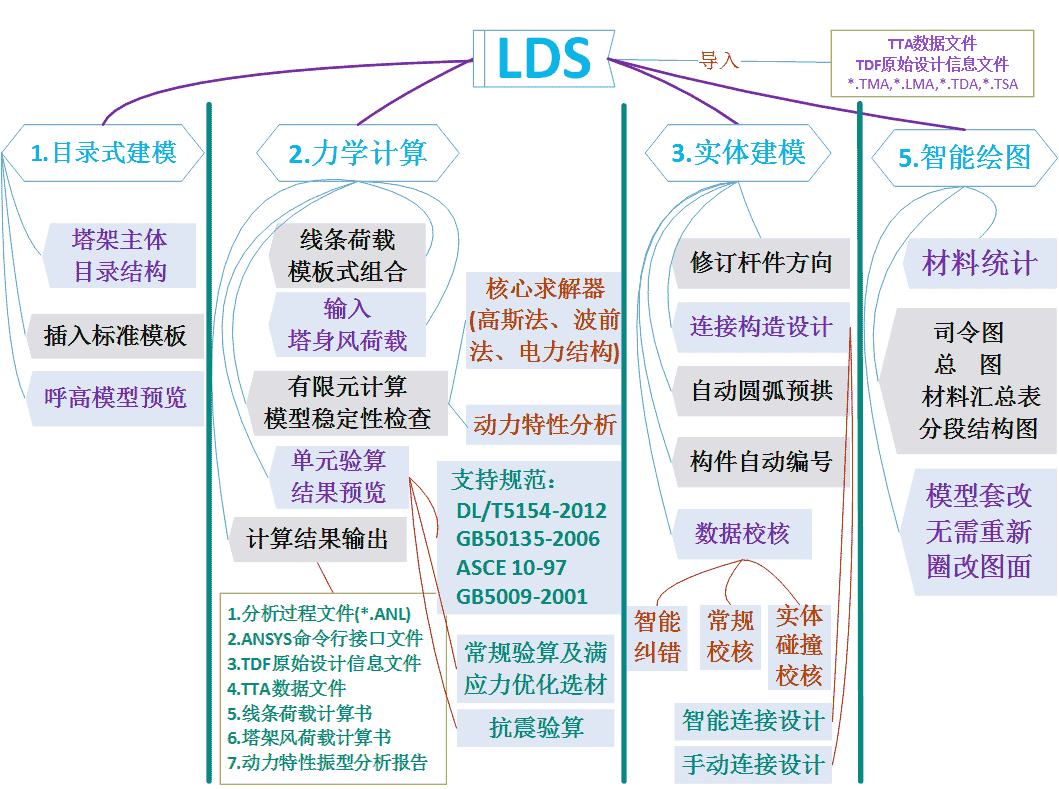

Responsive image

LDS 特色功能

数据兼容、继承与扩展

LDS软件作为新一代铁塔辅助设计绘图软件,最大程度上与现有软件进行兼容,并考虑了数据的长期存档和扩展。
1. 可读取或导出东北院TTA格式的数据文件;
2. 可生成力学计算模型的ANSYS接口文件;
3. 支持直接导入原始电气荷载(提资)或结构组合工况荷载文件;
4. 导出铁塔三维模型信息展示文件(用于数字化移交);
5、可直接读取我公司其余软件的数据文件(TSA、TMA、LMA、TDA)。




功能技术特点

1. 集成铁塔设计、三维实体建模及绘图于一体;

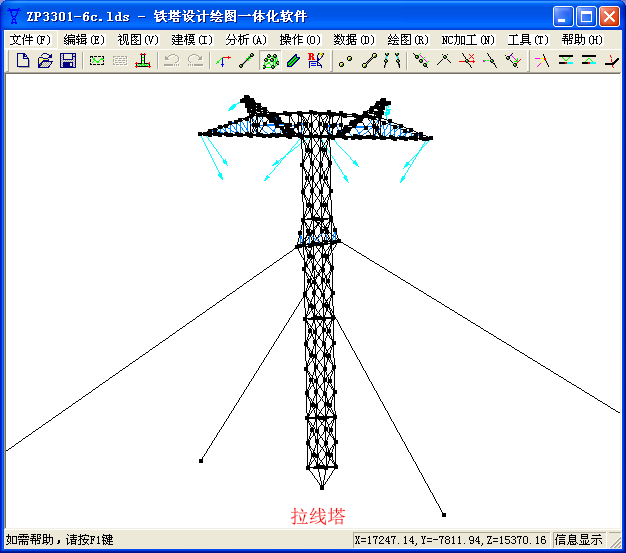

2. 适用结构类型更为广泛(支持变电架构、异型塔、拉线塔等设计);
3. 支持梁单元设计,提供更广阔的设计空间(挂线角钢、单角钢横担等梁单元不用荷载换算);
4. 支持V串挂点荷载动态分析计算;

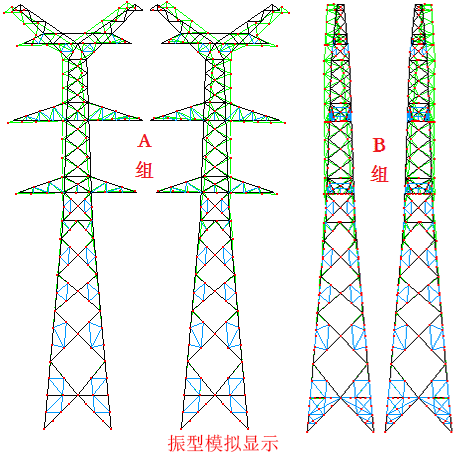

5. 支持塔架动力特性(模态)分析及抗震验算;
6. 具备非线性有限元分析功能,可计算杆塔P-Δ效应;
7. 斜材最小承载力计算及辅助材自动设计(随满应力设计验算一起进行无需再单独后处理验算);
8. 可随文件记录计算模型的更改日志,并可进行版本间模型比对;
9. 计算结果可随文件存入计算结果库(便于进行不同规范、不同加载方案间的计算结果比对);
10.各种复杂空间共面及相交节点自行定位计算;

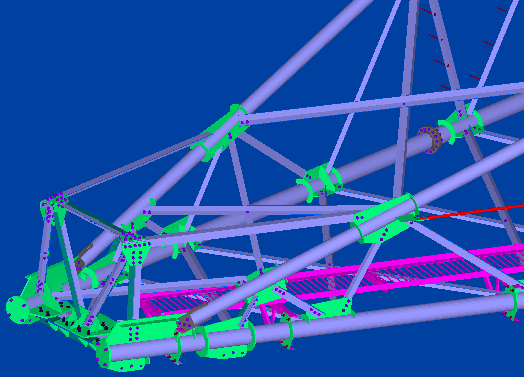

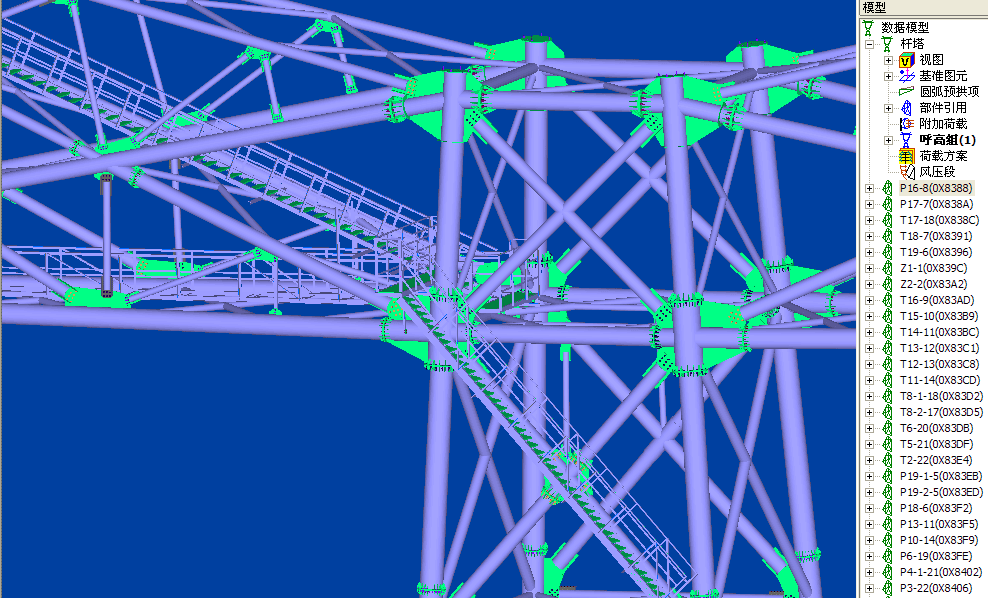

11.提供横担三维实体模型自动圆弧预拱功能;
12.引入智能绘图理念(具体包括智能连接设计和工程图纸快捷生成)。

Responsive image
Responsive image

人机交互界面

1. 目录式塔架主体建模(含多呼高、多接腿、标准面模板);
2. 塔头建模可插入结构模板(可由用户自由定制),也可手动定义;
3. 可根据线条荷载工况组合模板与原始电气荷载(提资,可直接采用用户数据)进行线条荷载计算;
4. 风压段类型更简单(常用仅塔身及轮廓面两种),适用范围更广(支持异面风压段);
5. 提供模型稳定性检查(可精确识别结构中的不稳定节点及失稳方向);
6. 提供单元校审及结果预览界面(随规格、螺栓等信息的更改,实时更新其余设计结果项);
7. 智能连接设计命令,数秒内一键批量设计节点典型连接构造(含节点板、接头、法兰、插板等);
8. 智能绘图命令,几分钟时间一键快速生成各类图纸(司令图、总图、结构图)。

支持的设计规范

1. 2002《技术规定》(已废止仅用于旧塔验算);
2. 2012《技术规定》(全面支持压稳强度折减系数mN、斜材最小承载力、
交叉斜材长细比动态计算、普通压杆长细比修正系数、埃菲尔风压效应等新规范更改项,无需人工后处理);
3. ASCE 10-97。

Responsive image
Responsive image

LDS 版本更新(LDSV1.3.3.1)

常见问题

1.LDS适用范围?
LDS软件的有限元核心求解器同时兼顾了高效性和通用性,免除了TTA系列软件中 “号差”和结构类型单一的限制,可进行电厂桁架群及特殊结构的计算, 而这些结构对以往国内同类软件,是可望而不可及的。
2.LDS可以输出什么资料?
1)可生成分析过程ANL文件,便于查看节点位移变形及弯矩项;
2)可生成分析过程的ANSYS命令行接口文件;
3)可生成线条荷载及塔架风荷载计算书;
4)可生成模型验算及优选计算报告书(含Excel格式);
5)可生成动力特性振型分析报告;
6)可输出原始设计信息及实体模型展示文件;
7)可绘制生成DWG格式司令图。
