TDA 简介

铁塔绘图助手(简称:TDA),为铁塔设计绘图一体化软件(简称:LDS)的绘图模块。 LDS是由我公司与江苏省电力设计院合作开发的一款集铁塔力学分析设计和绘图为一体的电力辅助设计绘图软件,并于2012年4月通过了中国电力规划设计协会的软件评审, 主要用于各种格构式输电及通信铁塔的设计与绘图,目前已被中南电力设计院为首的多家设计单位采用。

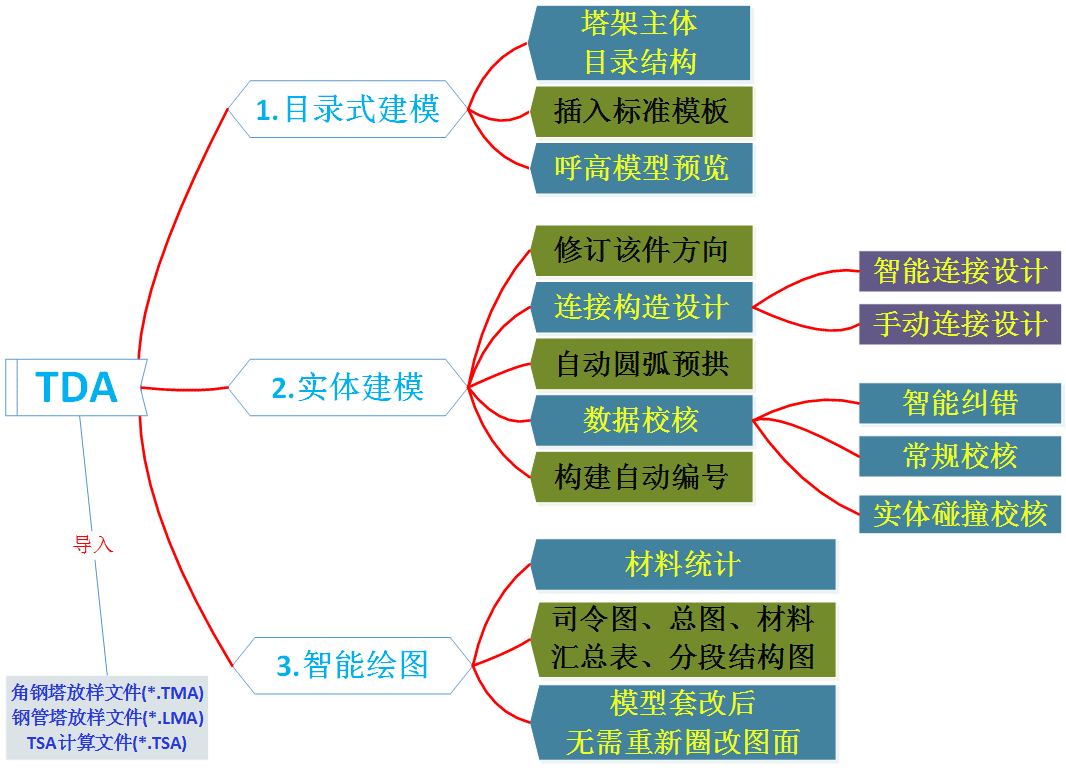

TDA 特色功能

目录式塔架主体建模(含多呼高、多接腿、标准面模板功能)

1)塔架主体目录式结构,层次关系一目了然
    塔架主体目录由坡段数据、分段数据、呼高分组、腿部数据和节间五个部分组成。
2)插入标准模板,布材简单快捷
    塔架主体可插入的标准模板有塔身面、横隔面、K型面及V面。

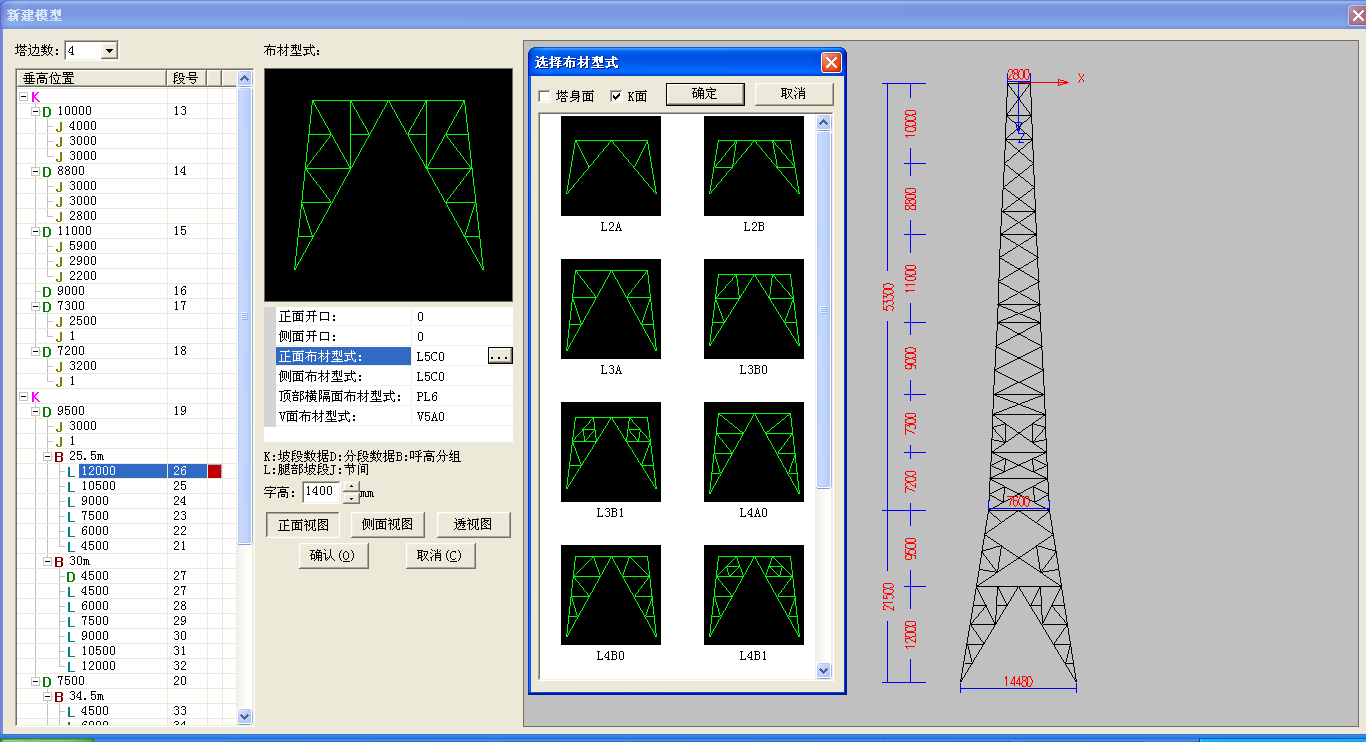

3)塔架呼高模型可直接预览,方便直观

Responsive image

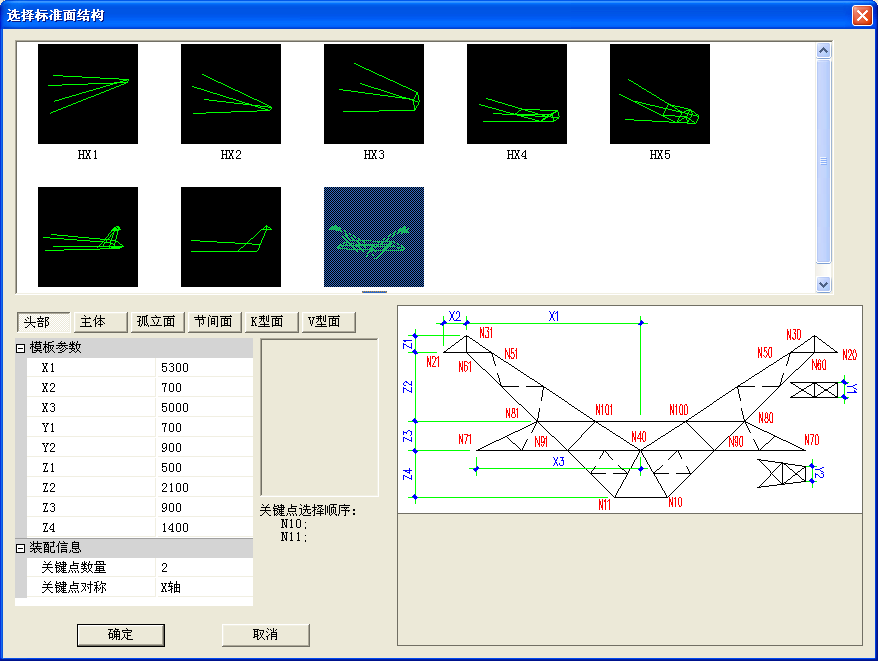

插入塔头结构模板

1)模板采用参数化设计,插入便捷
2)模板支持用户自由定制
3)塔头工作面内,支持二次插入节间面
4) 塔头异型结构允许以“定点连材”的方式手动搭建

Responsive image

实体结构建模

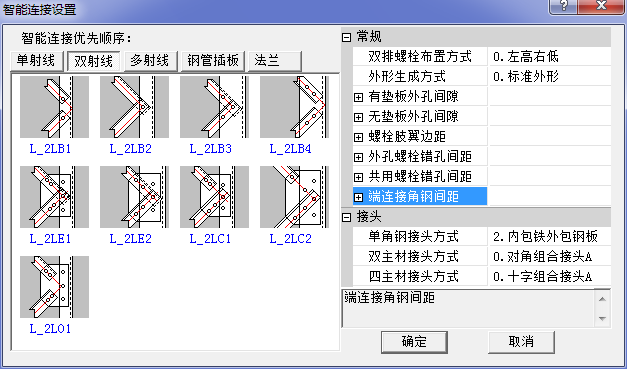

1)连接构造设计
    A、典型结构智能连接设计
    B、特殊结构及附属构造手动连接设计
2)自动圆弧预拱
    通过选择输入预拱旋转基准节点、预拱高度及预拱高度基准节点,可对指定范围内的节点和构件 (可选择整个横担)自动进行圆弧预拱计算。
3)数据校核
    智能纠错、常规校核、实体碰撞检测。
4)构件自动编号
    模型指定分段号后,根据编号规则自动生成构件编号。

Responsive image

智能绘图

1)材料统计
    可输出统材信息(BOM或XLS格式)文件,实现模型分段数据的汇总。
2)可生成DWG格式的二维图纸
    可生成的图纸有:司令(成果)图、总图、材料汇总表、分段结构图等。

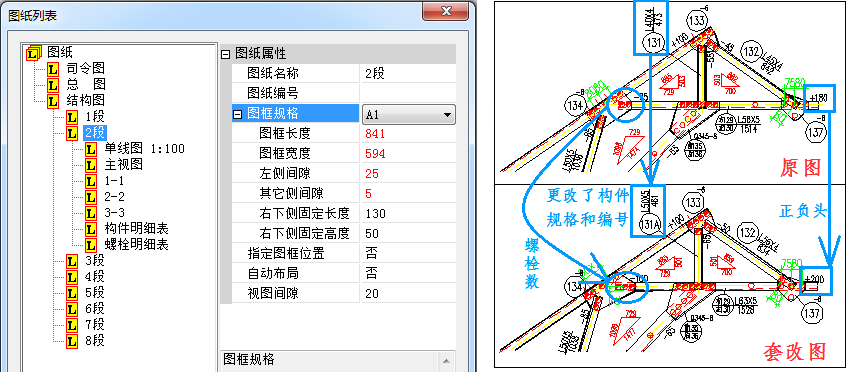

3)智能绘图功能展示
    A、以每张图纸为单位,图面信息可自动布局
    B、模型套改后无需重新圈改图面

Responsive image

TDA 版本更新

常见问题

1.TDA操作中误关闭了属性栏或模型栏,怎么恢复?
在菜单栏中点击视图,选择属性视图或模型视图,其他窗口的打开或者关闭,也在这里执行。
2.不小心关闭了TDA软件,怎么恢复刚才的文件?
在文件夹中找到XXX.bak文件,重命名为XXX.TDA,然后打开文件即可;
TDA软件会自动存盘,保存备份文件,不过请养成经常存盘的好习惯。
3.TDA用户是否可以自己设定构件,背景颜色?
您可以在属性栏中点击显示→显示模式→颜色方案,选择你喜欢的颜色,
4.如果我有对TDA软件有一些好的想法,能够实现吗?
当然能,您可以随时联系客服提交您的反馈资料。
TDA非常欢迎各位朋友帮助我们改善TDA的易用性、可靠性和稳定性
您的需求就是我们最大的追求!
